Tatbikat usulleri

Volta döşeme

Çelik putreller arasına tuğlanın kavis oluşturacak biçimde örülmesi, taşıyıcı durumu ve statik projeye göre.

Not: kesit şematiktir. Açıklık, kavis ve tuğla sırası yapının kendi ölçüsünden ve onaylı statik projeden gelir.

Nerede karşımıza çıkar

Kâgir yapının kat döşemesinde

Volta döşeme, çelik putrellerin arasının tuğlayla kavis yapacak biçimde örülmesiyle kurulan bir döşeme sistemidir. En sık kat döşemelerinde ve merdiven sahanlıklarında karşımıza çıkar.

Tuğla, aradaki açıklığı düz geçmez: küçük bir tonoz gibi yay çizerek yükü putrellere aktarır.

Sökülmesi gereken bir voltada önce mevcut kurgu belgelenir: putrellerin aralığı, kavisin yüksekliği, tuğlanın dizilişi ve harcın cinsi kayda geçer. Yeniden örme bu kayda ve statik projeye göre yapılır.

Putrellerde korozyon varsa müdahale kararı statik değerlendirmeye bağlıdır. Taşıyıcıya dokunan hiçbir karar sahada tek başına alınmaz.

Beşik tonozu ve onu takviye eden kemerleri gösteren 1856 tarihli gravür: kesit ve perspektif — Kemerin yükü aktarma ilkesi volta döşemede de aynıdır. Levha beşik tonozun takviye kemerlerini gösterir.E. Viollet-le-Duc, Dictionnaire raisonné de l'architecture française, 1856 · kamu malı

Kayda geçen hususlar

İşin sırrı ölçüde değil, kayıtta

Aşağıdaki maddeler bu teknikte hangi kararların nereden geldiğini gösterir. Karışım oranı, dayanım ve süre bilerek yazılmıyor: bunlar yapıya özeldir ve analizle onaylı projeden gelir.

Mevcut kurgunun sökümden önce belgelenmesi
Putrel aralığı ve kavis yüksekliğinin korunması
Statik projeye bağlı müdahale kararı
Özgün tuğla ölçüsüne yakın malzeme

Sahadan

Bir voltanın örülüşü

Kareler Safir Restorasyon'un kendi saha arşivinden. Sıra, işin sırası: putrellerin arası örülür, üstü doldurulur, alt yüzü temizlenir.

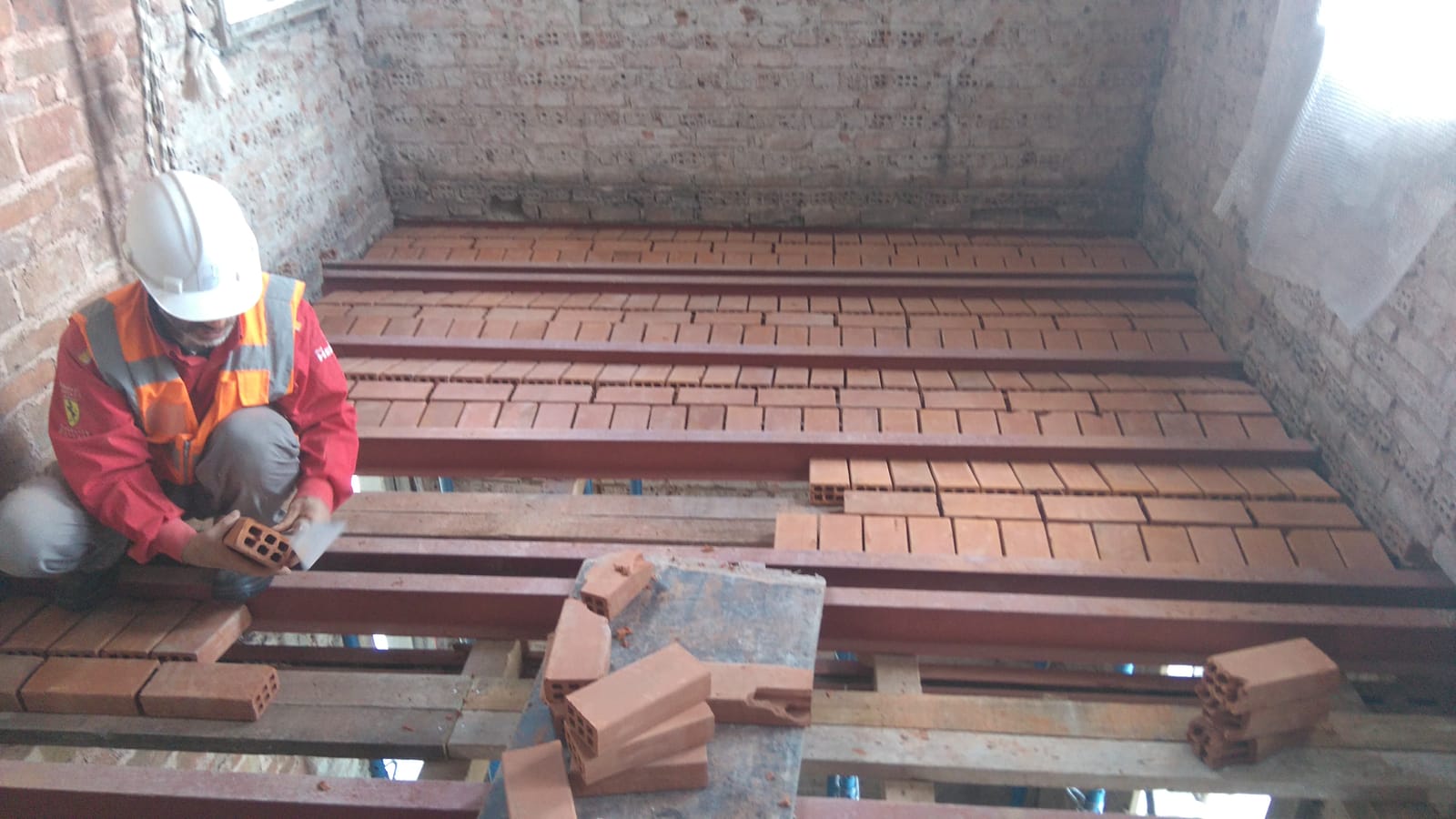

Usta, çelik putrellerin arasına ilk tuğla sırasını diziyor, yanında kesilmiş tuğlalar duruyor — ÖrgüPutrellerin arasına ilk tuğla sırası

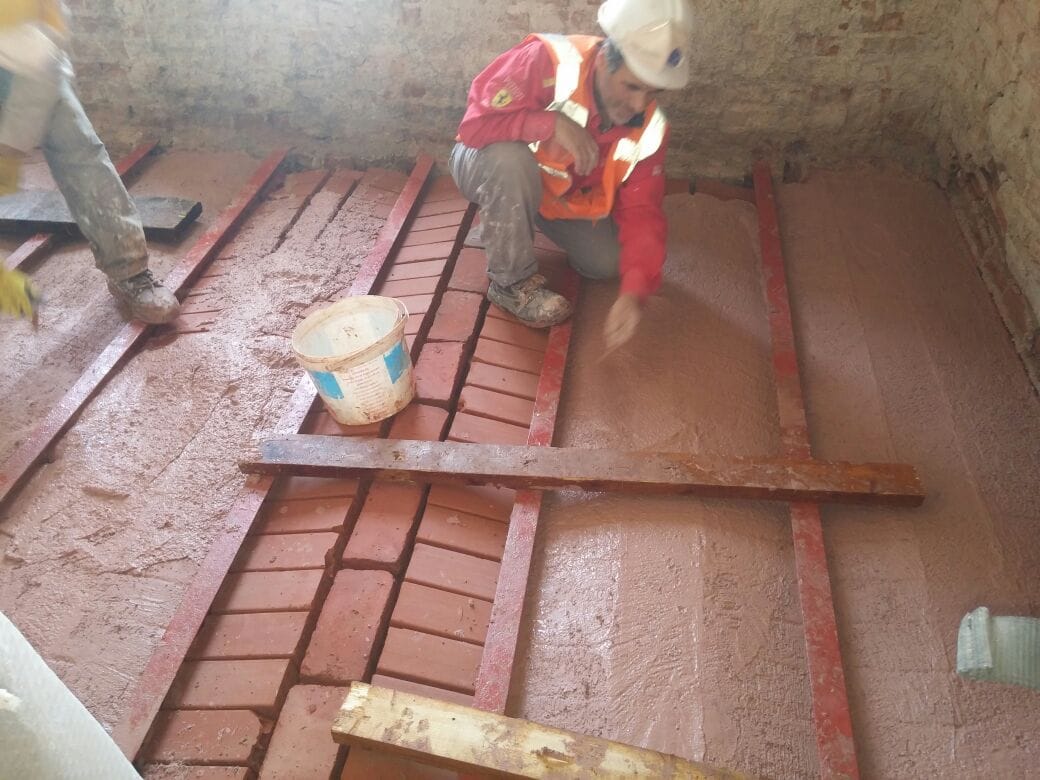

Usta diz üstünde, harç kovasıyla putrel arasındaki tuğlayı kavis verecek biçimde yerleştiriyor — ÖrgüTuğlanın kavis vererek dizilmesi

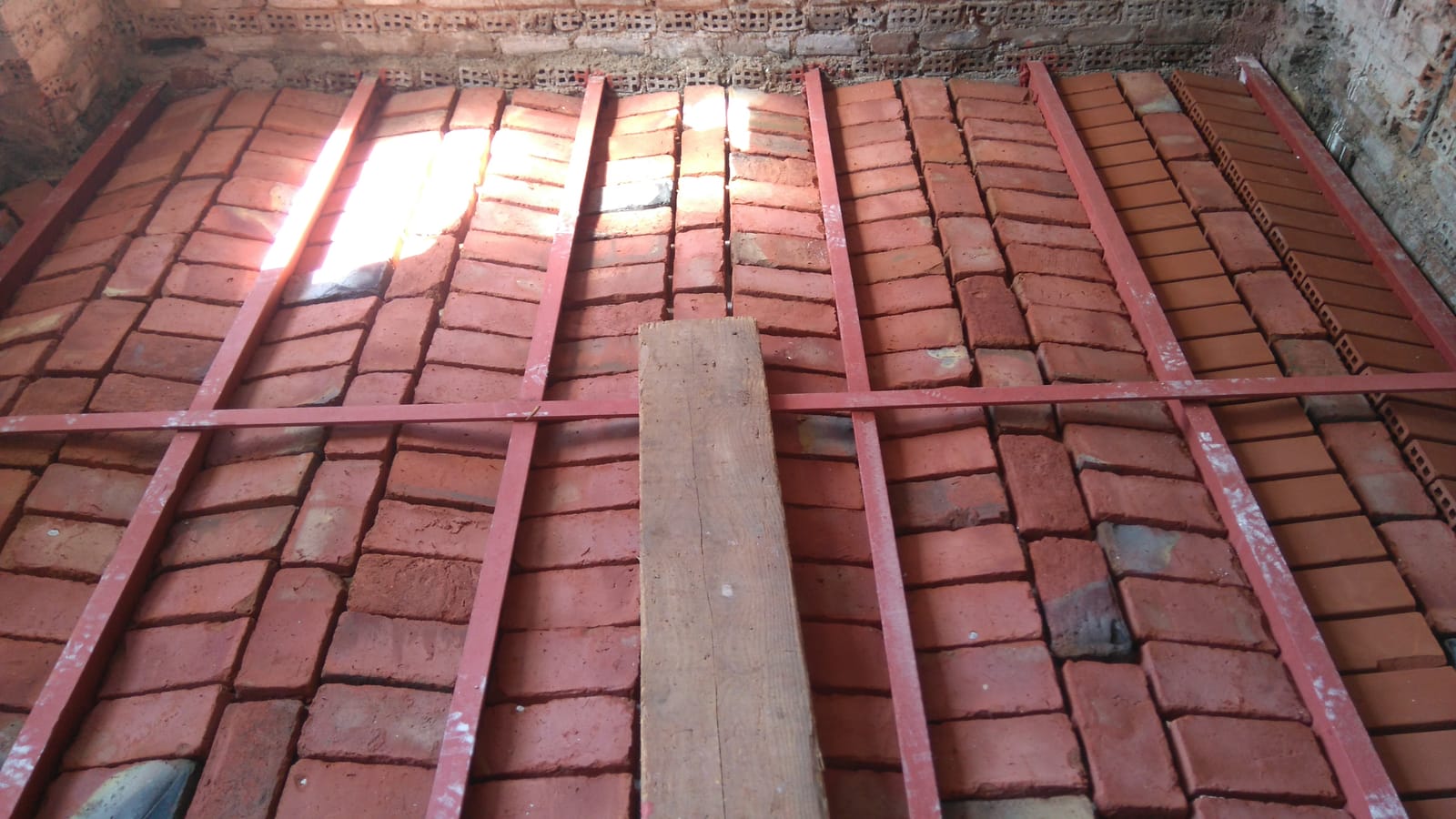

Üstten görünüş: putrel araları sırayla tuğlayla kapanıyor, bir açıklık henüz boş — ÖrgüAçıklıkların sırayla kapanması

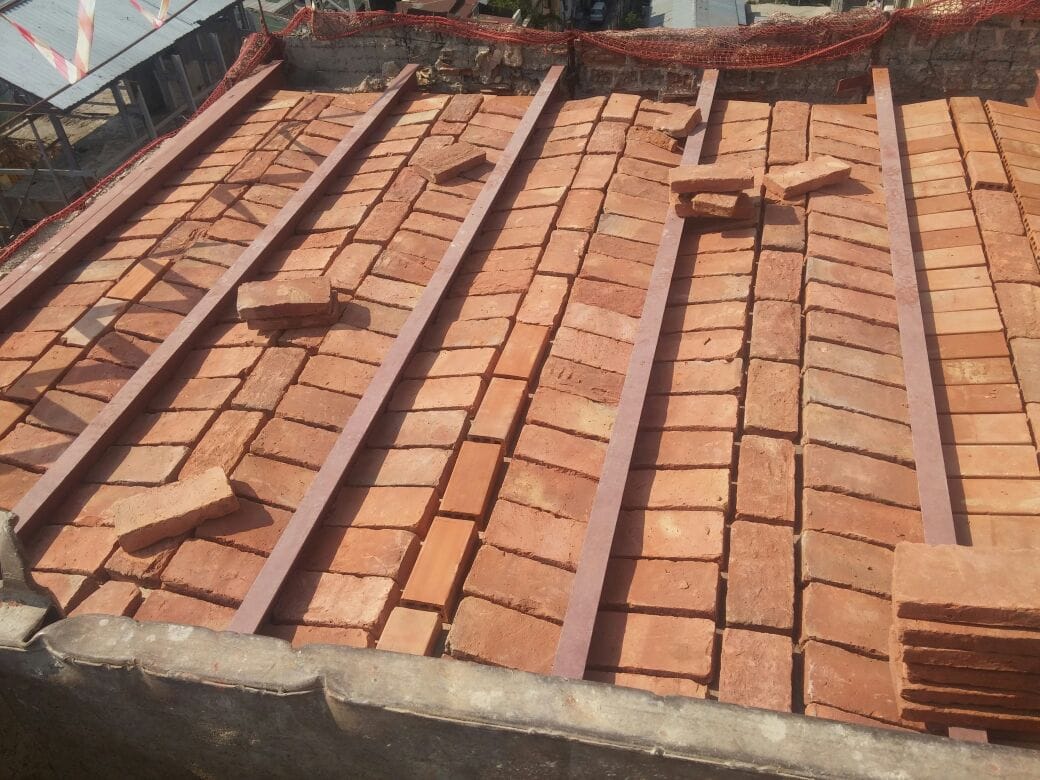

Putrel araları baştan sona tuğlayla örülmüş döşemenin üstten görünüşü — ÖrgüÖrgü tamamlandığında üst yüz

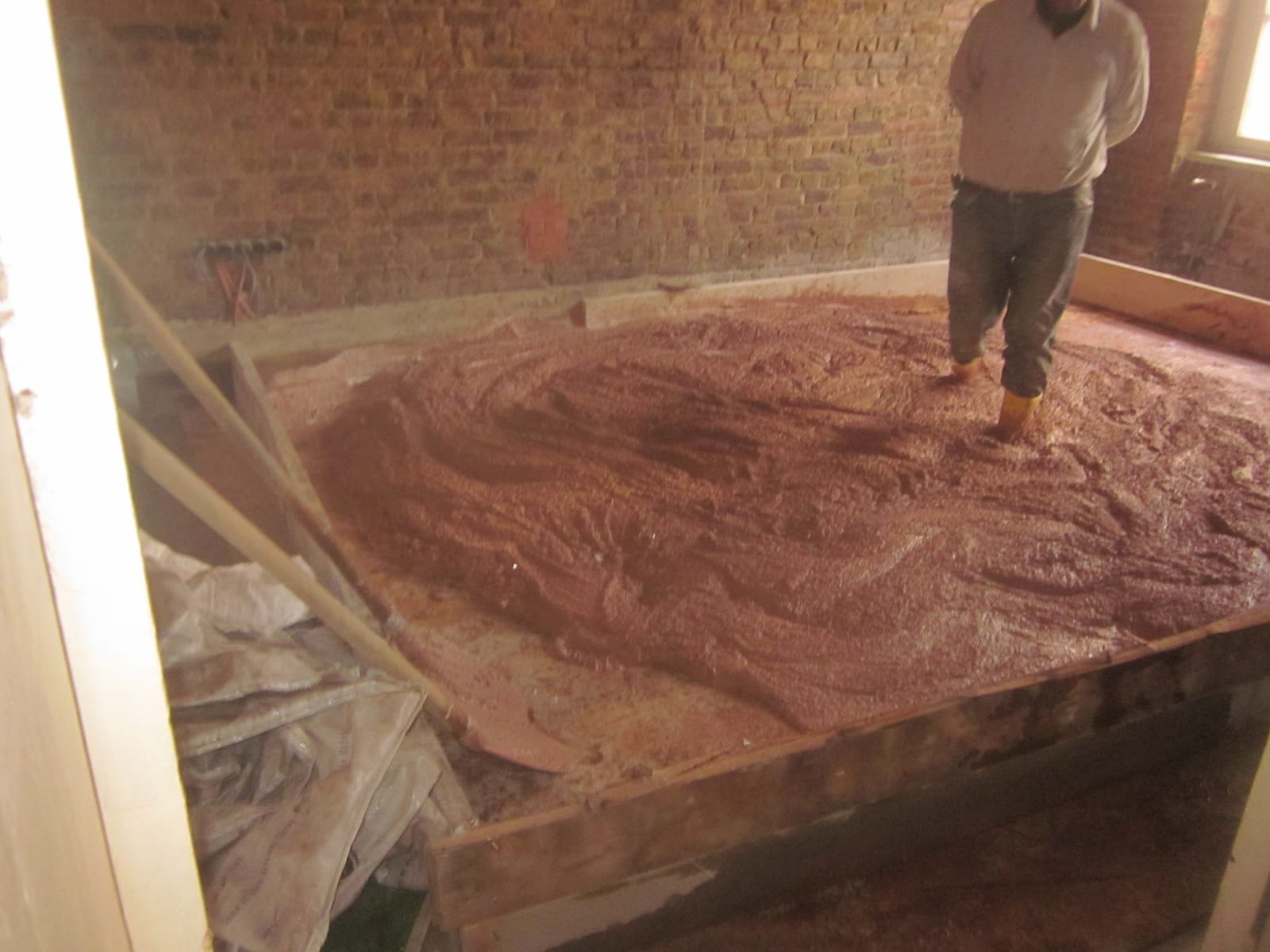

Örgünün üstüne dolgu serilirken çekilmiş kare — DolguÜst dolgunun serilmesi

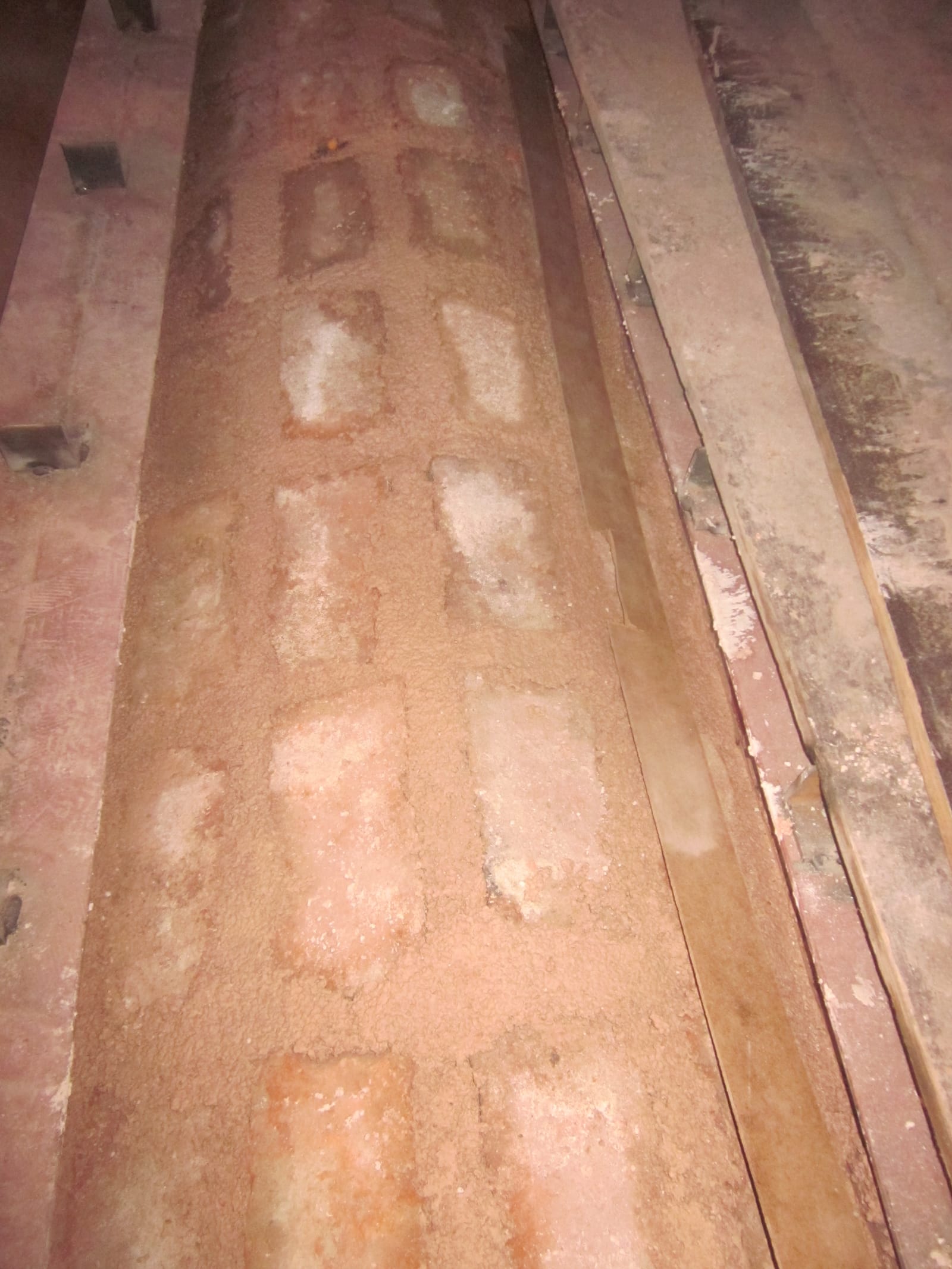

Putrelin kenarı ile üst dolgunun birleşim yerinin yakın planı — DolguPutrel ile dolgunun birleştiği yer

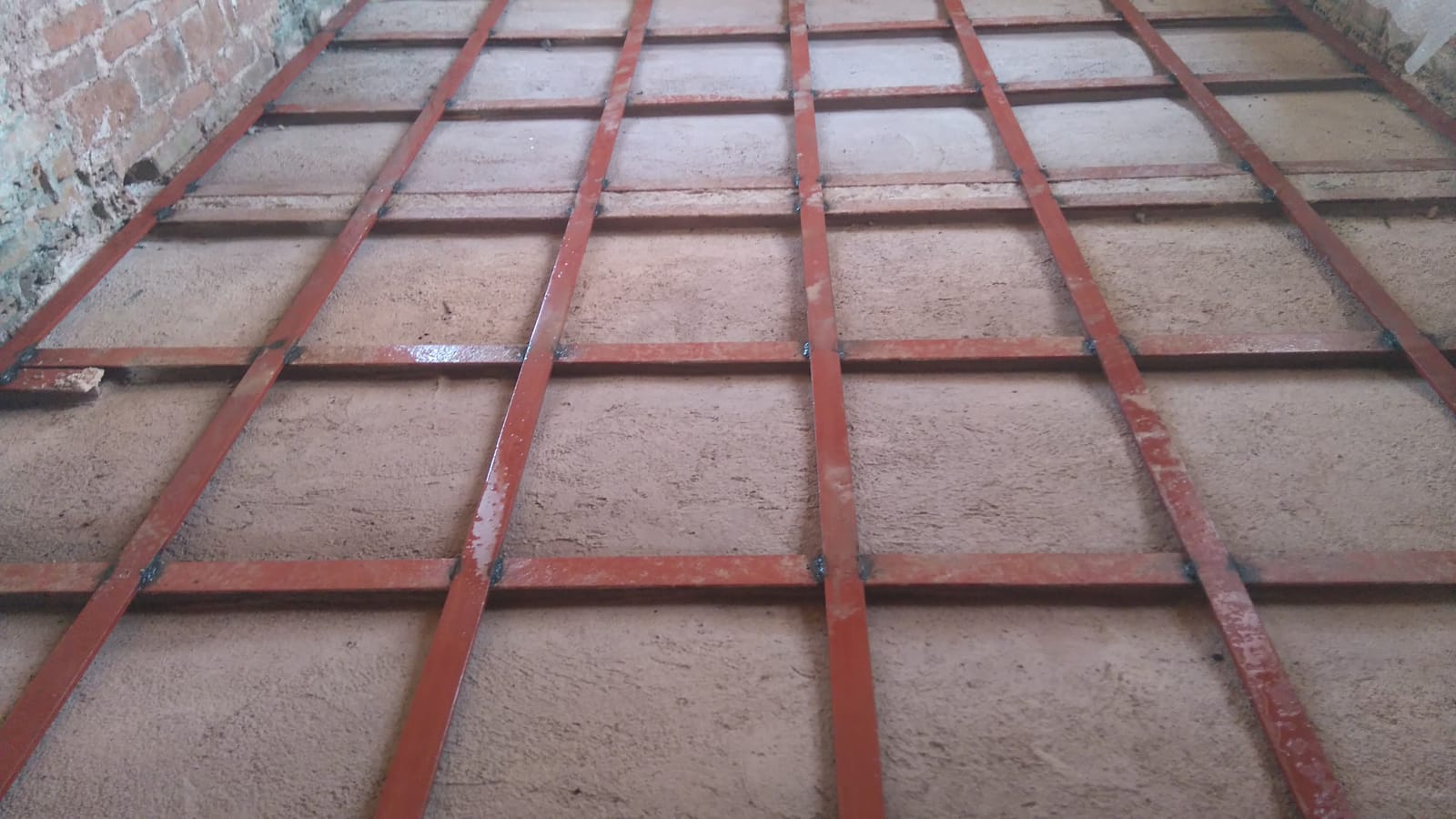

Dolgusu tamamlanmış döşemenin üstü, putreller yüzeyde ızgara gibi okunuyor — DolguDolgu bittiğinde döşemenin üstü

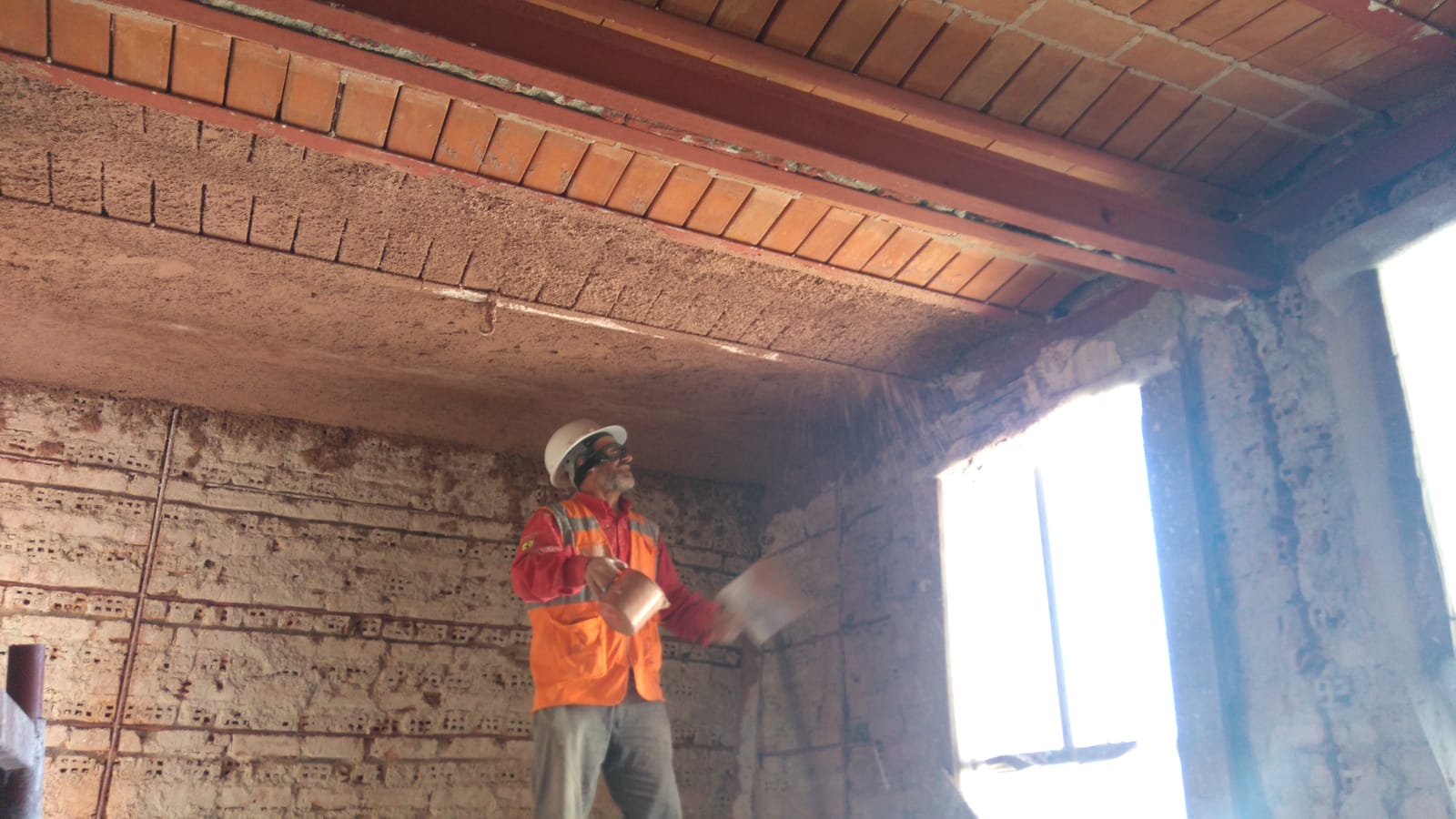

Alttan görünüş: putrellerin arasında tuğlanın çizdiği kavis — Alt yüzAynı döşemenin alt yüzü

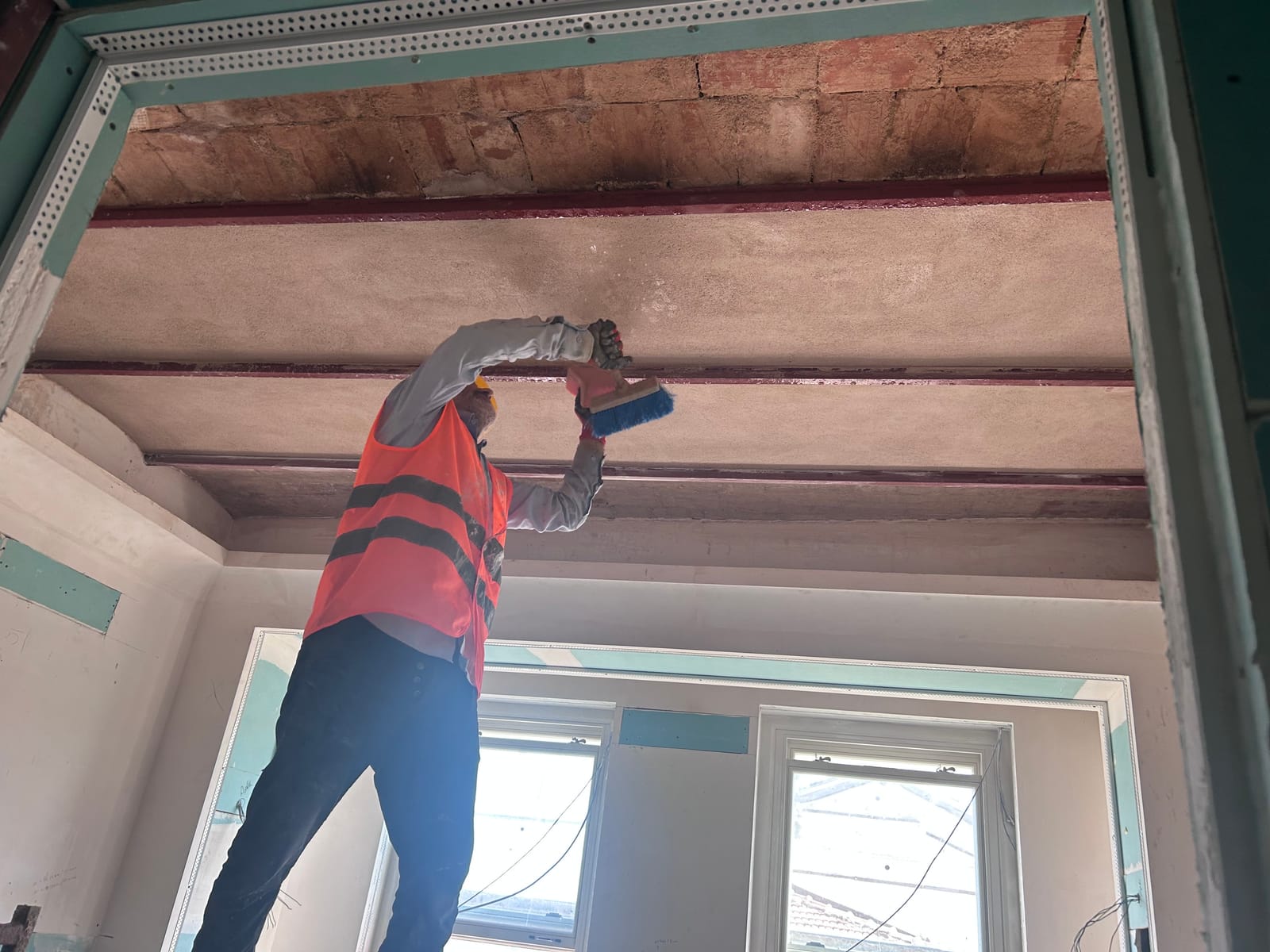

Usta, tamamlanan voltanın alt yüzünü fırçayla temizliyor — Alt yüzAlt yüzün temizlenmesi

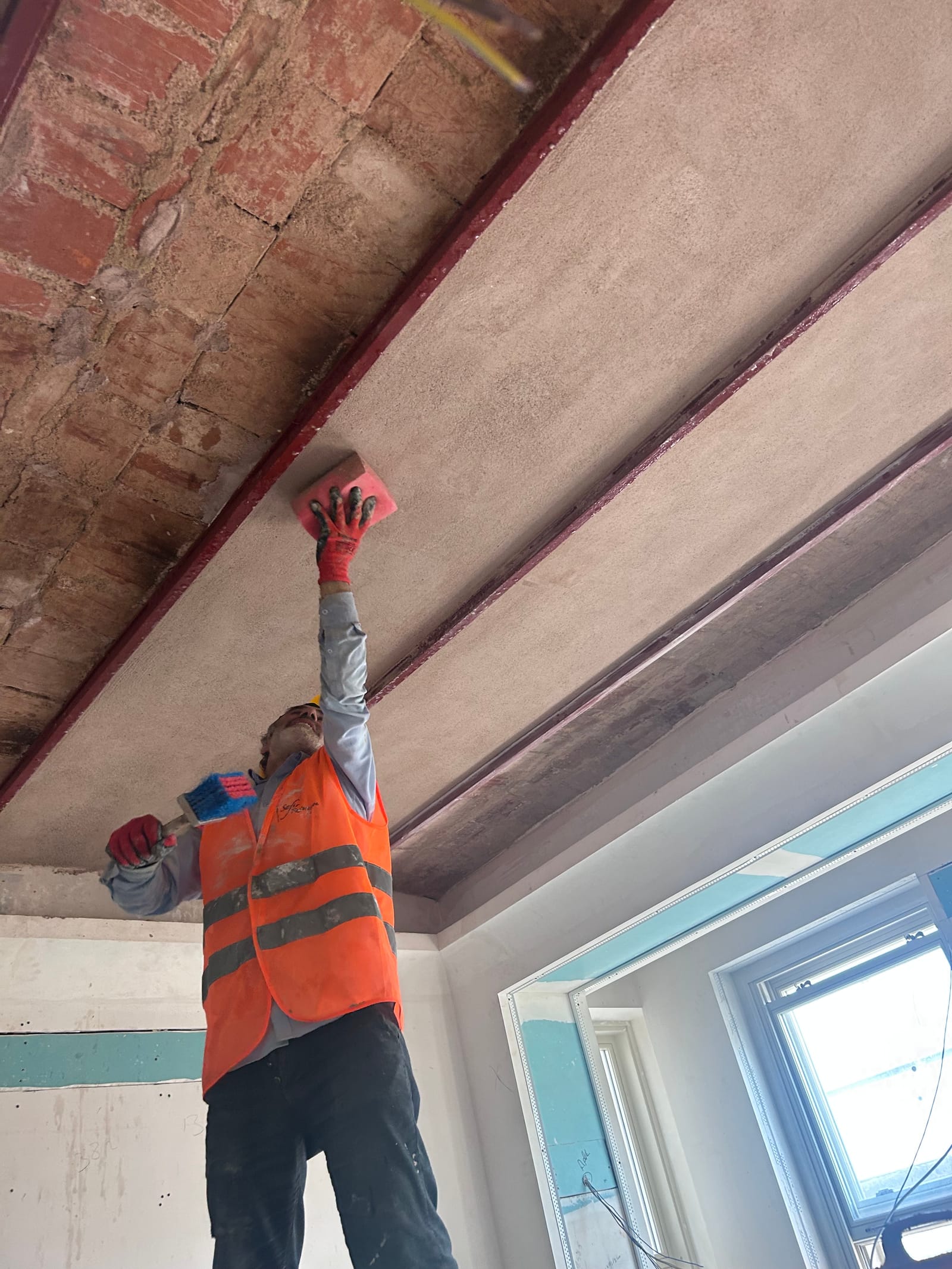

Sıvası tamamlanmış volta döşemenin alttan görünüşü, putreller kavislerin arasında okunuyor — TamamlandıSıvası yapılmış döşeme

Seyahatname

Aynı usul, başka diyarlarda

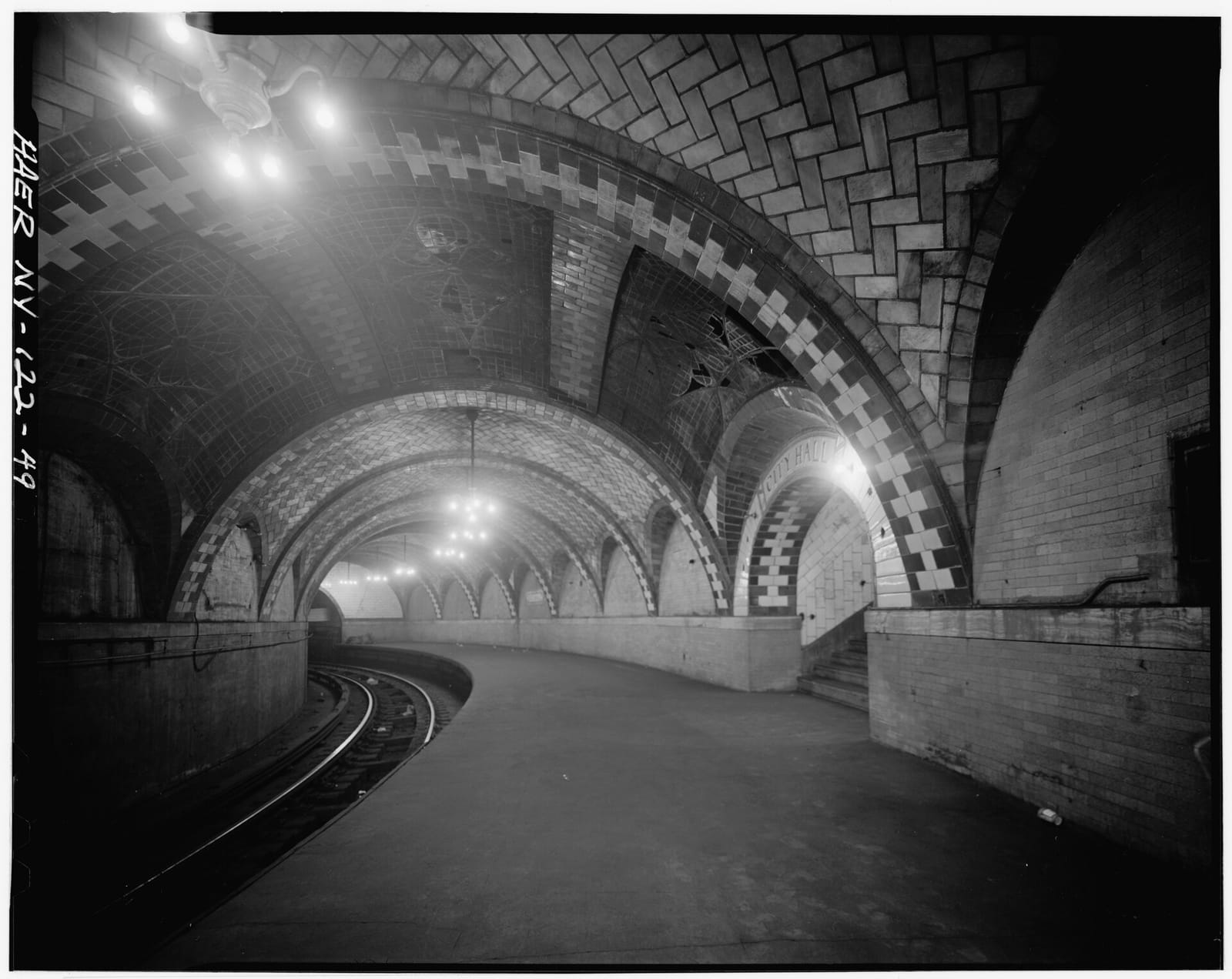

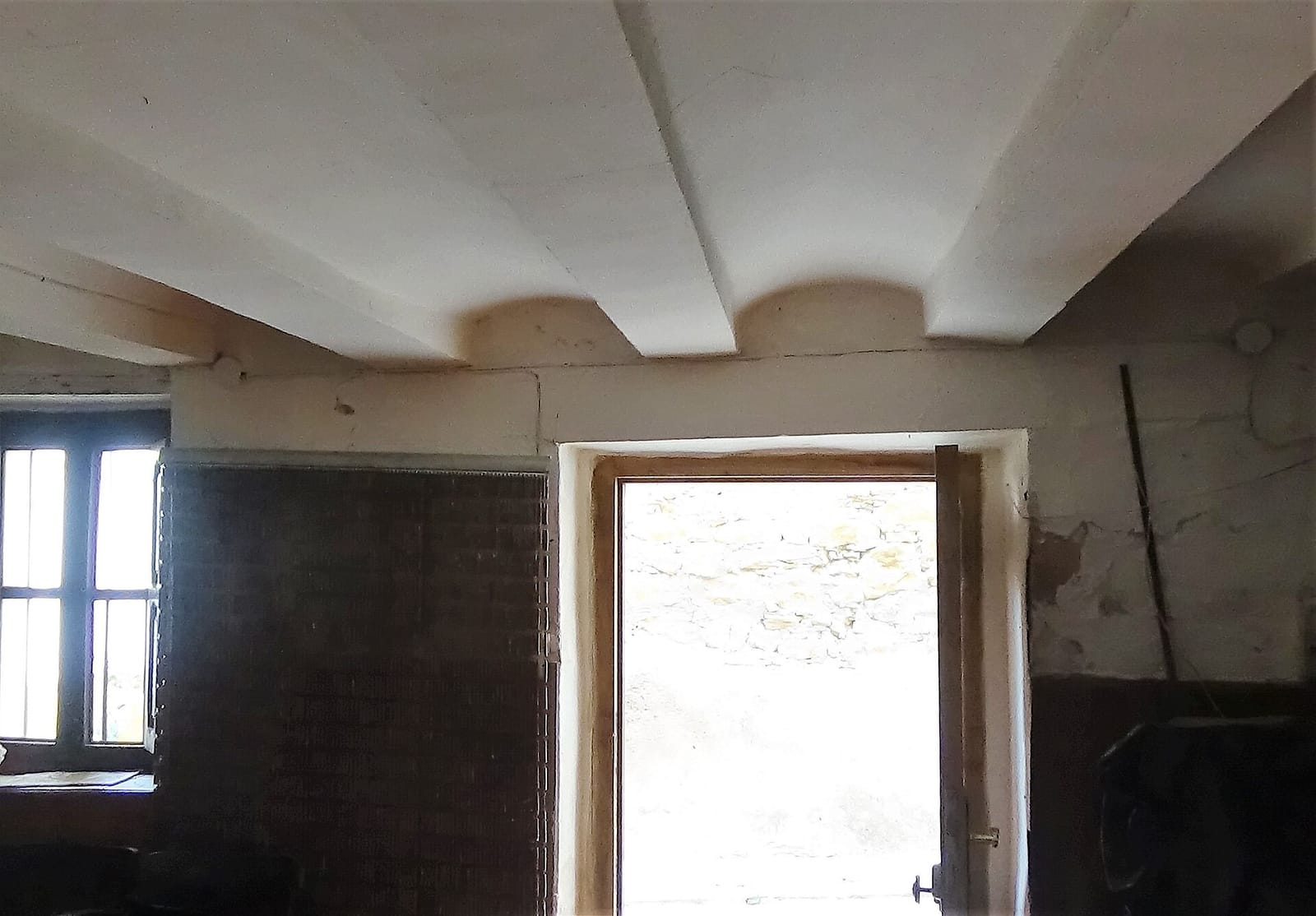

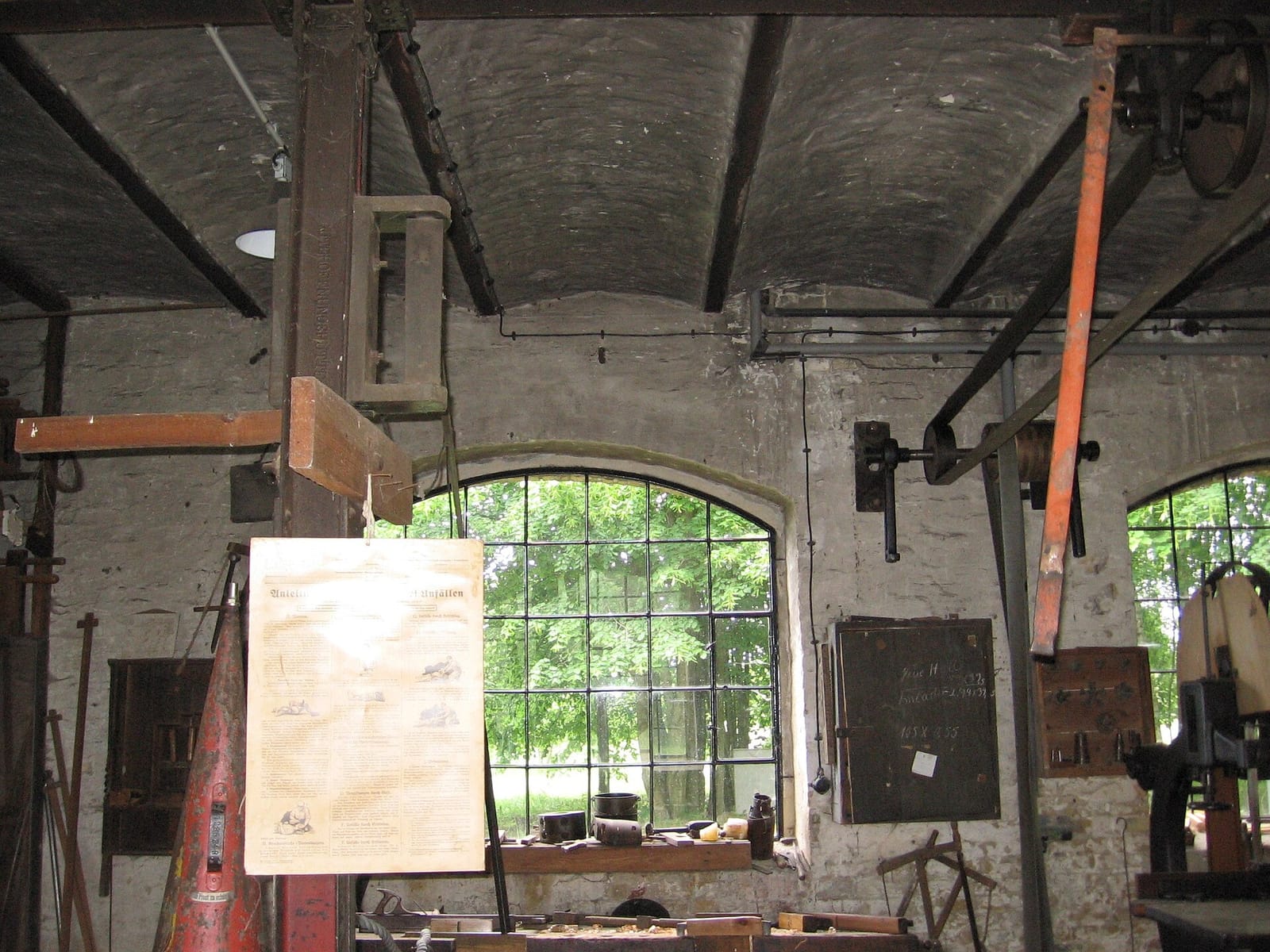

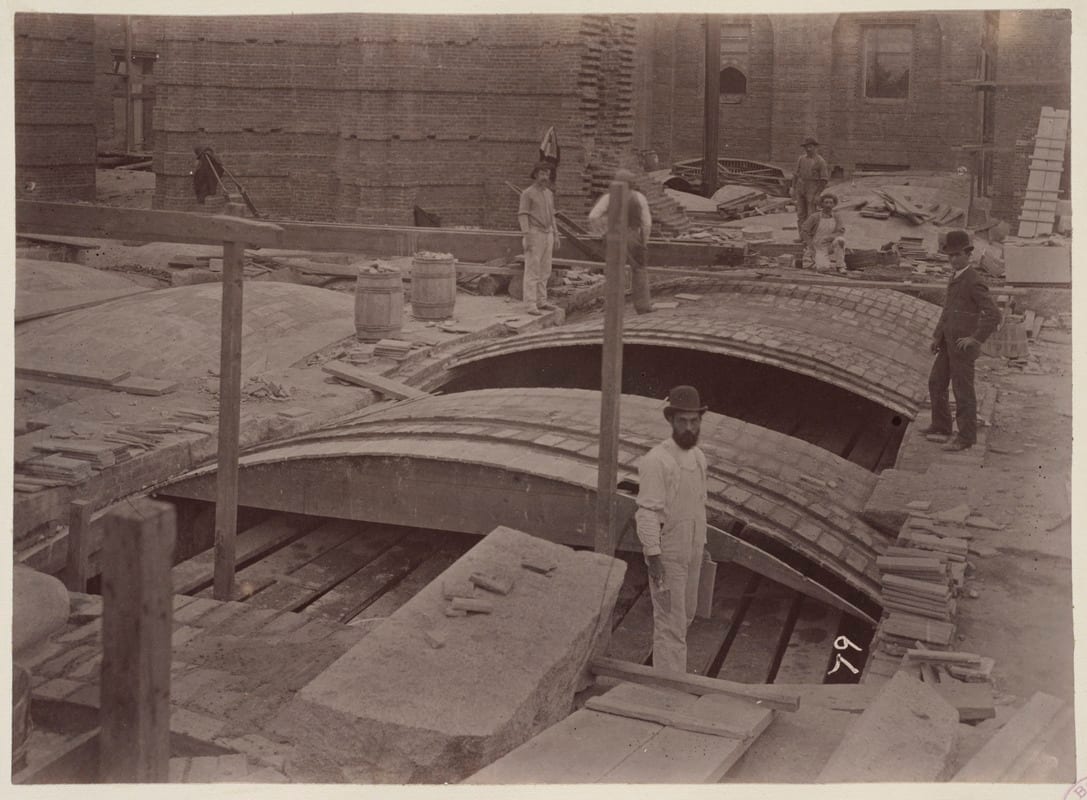

Aşağıdaki kareler Safir Restorasyon'a ait değil. Kirişlerin arasını tuğlayla kavis vererek örme fikri yalnız bizim yapılarımıza mahsus değil: başka ülkelerde başka adlarla, aynı mantıkla kurulmuş. Kareler kamuya açık arşivlerden; her birinin künyesi altında duruyor.
