Tatbikat usulleri

Ahşap çatı onarımı

Taşıyıcıların sökülüp yenilenmesi ve özgün kurgusuna göre yeniden kurulması.

Not: kesit şematiktir. Ölçü ve birleşimler yapının kurgusundan ve onaylı projeden gelir.

Nerede karşımıza çıkar

Çatı taşıyıcısında, saçakta ve iç tavanda

Ahşap çatı, yapının en çok yıpranan bölümüdür: su alan bir çatı altındaki her şeyi de götürür. Devralınan yapılarda çoğu zaman örtü gitmiş, taşıyıcılar açıkta kalmış olur.

Sökülmesi gereken bir çatıda önce mevcut kurgu belgelenir: makasların açıklığı, aşık ve mertek düzeni, birleşim biçimleri ve saçak çıkması kayda geçer. Yenisi bu kayda ve onaylı projeye göre kurulur.

Değişmesi gereken ahşap, kesitine ve cinsine yakın olanla değiştirilir. Sağlam kalan parça yenisiyle karıştırılmaz. Hangisinin sonradan konduğu raporda görünür.

Örtü serilmeden önce taşıyıcı tamamlanır ve su yalıtımı yapılır. Kiremit, çatının kendi eğimine ve özgün dizilişine göre yerleştirilir.

Ahşap çatı makasında payandaların ve destek parçalarının makas koluyla birleşimini gösteren gravür: perspektif görünüş — Ahşap çatıda yük, parçaların kendisinde değil birleştikleri yerde durur. Levha payandanın makas koluna ve aşığa nasıl geçtiğini gösterir.E. Viollet-le-Duc, Dictionnaire raisonné de l'architecture française, «Charpente» maddesi, fig. 16 · kamu malı

Kayda geçen hususlar

İşin sırrı ölçüde değil, kayıtta

Aşağıdaki maddeler bu teknikte hangi kararların nereden geldiğini gösterir. Karışım oranı, dayanım ve süre bilerek yazılmıyor: bunlar yapıya özeldir ve analizle onaylı projeden gelir.

Mevcut kurgunun sökümden önce belgelenmesi
Kesit ve cinste özgüne yakın ahşap
Sonradan konan parçanın raporda gösterilmesi
Örtüden önce taşıyıcının tamamlanması

Sahadan

Bir çatının yeniden kuruluşu

Kareler Safir Restorasyon'un kendi saha arşivinden. Sıra, işin sırası: yapı örtüsüz devralınır, taşıyıcı yeniden kurulur, örtü serilir.

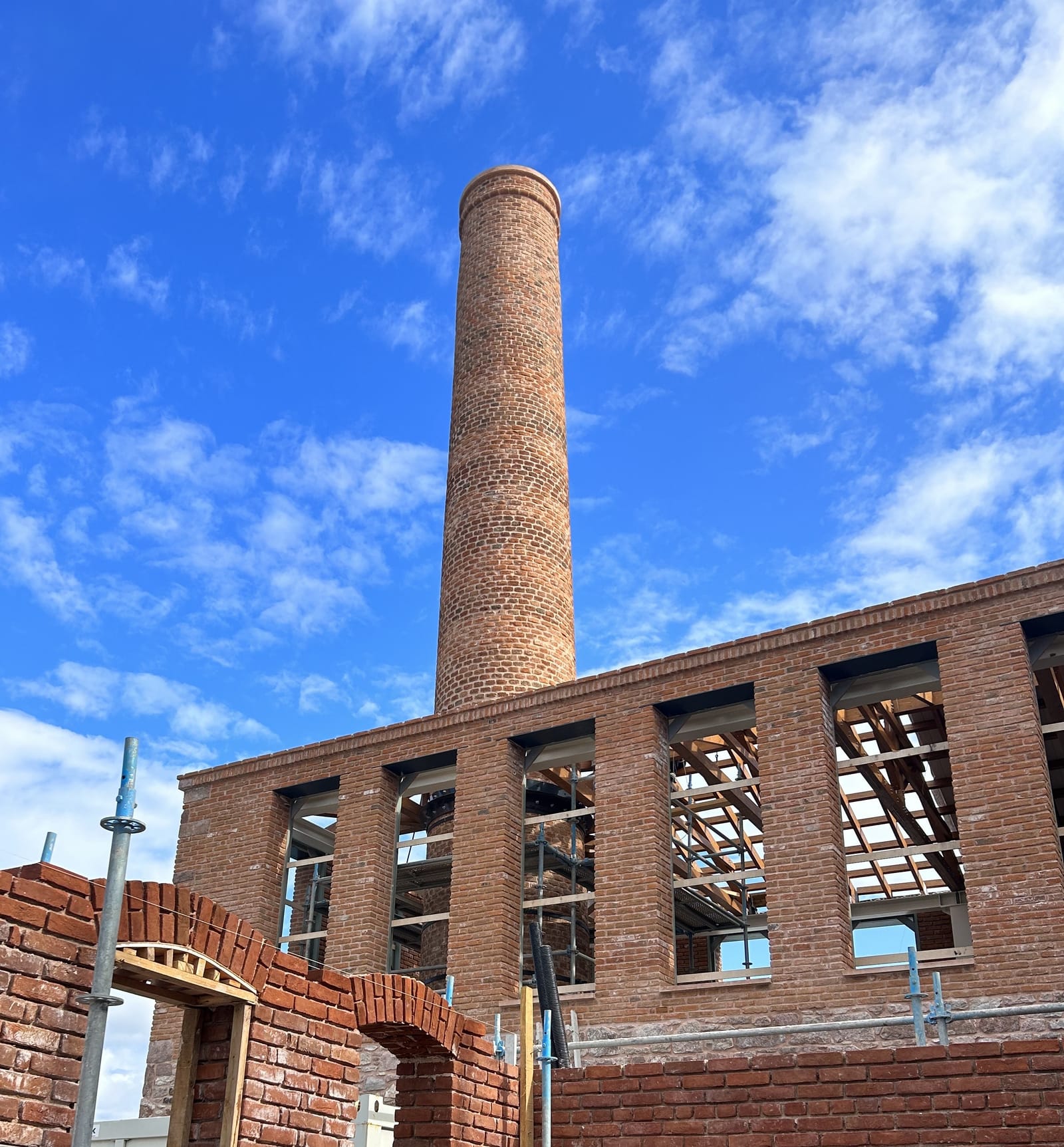

Çatı örtüsü sökülmüş yapı, taşıyıcılar ve pencere boşlukları açıkta — Devralınan hâlÖrtüsü gitmiş çatı taşıyıcıları

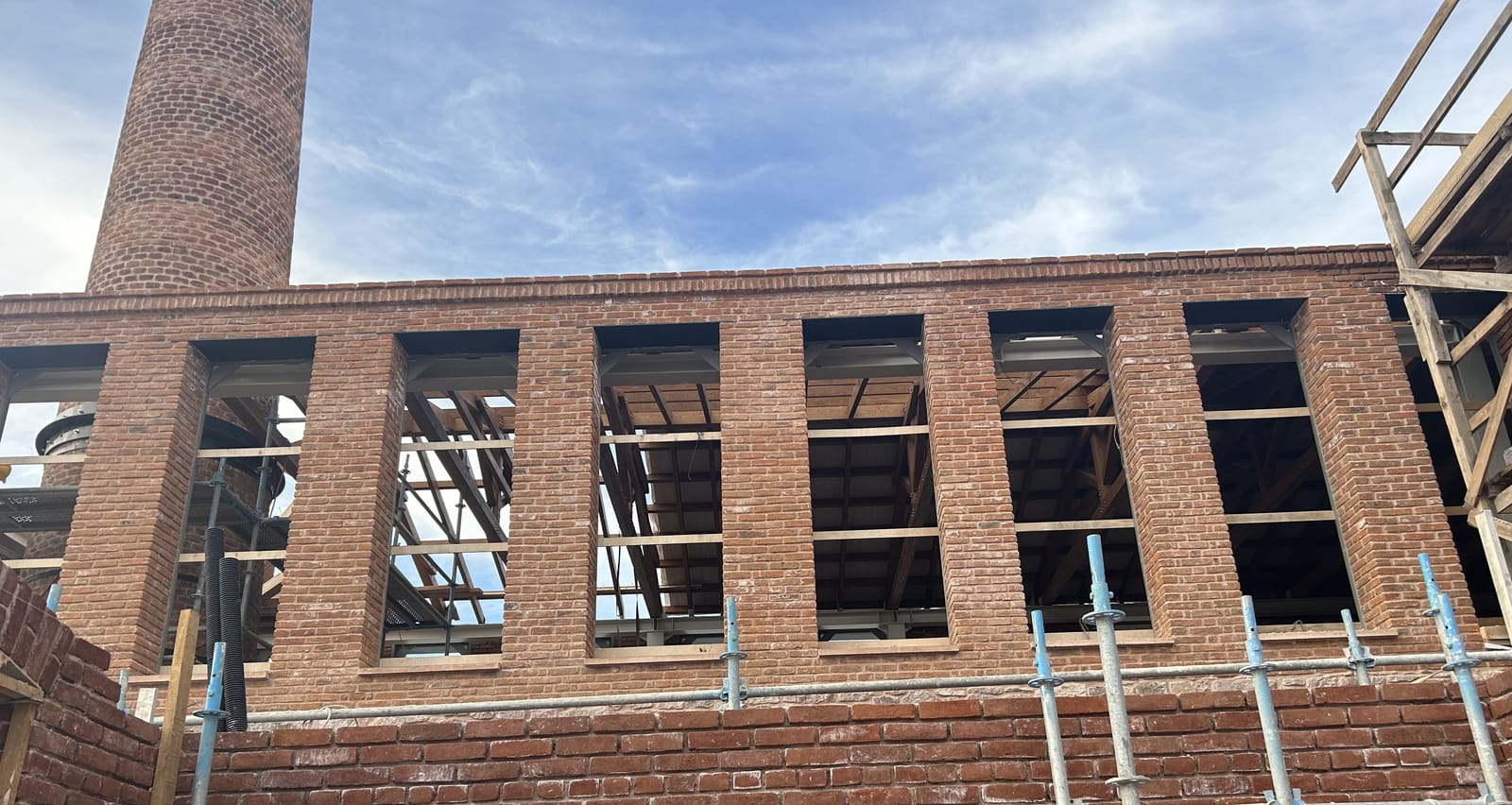

Cephe duvarının ardında görünen, örtüsüz kalmış ahşap çatı iskeleti — Devralınan hâlCephenin ardındaki açık çatı

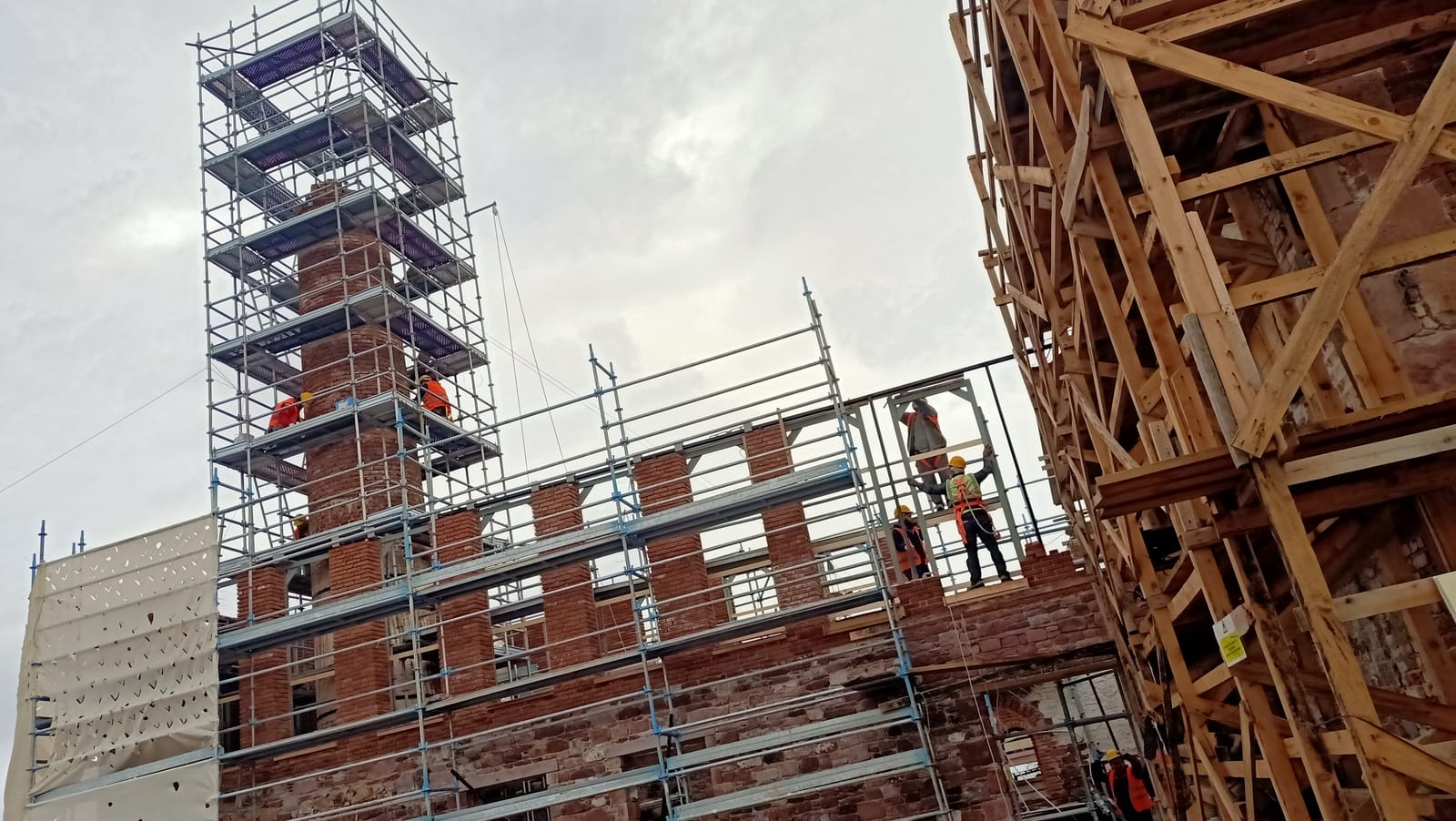

İskele üstünde ahşap çatı taşıyıcılarının yerine konması — TaşıyıcıYeni taşıyıcının kurulması

Alttan görünüş: ahşap makaslar ve üstlerine çakılan çıta sırası — TaşıyıcıAlttan makas ve çıta düzeni

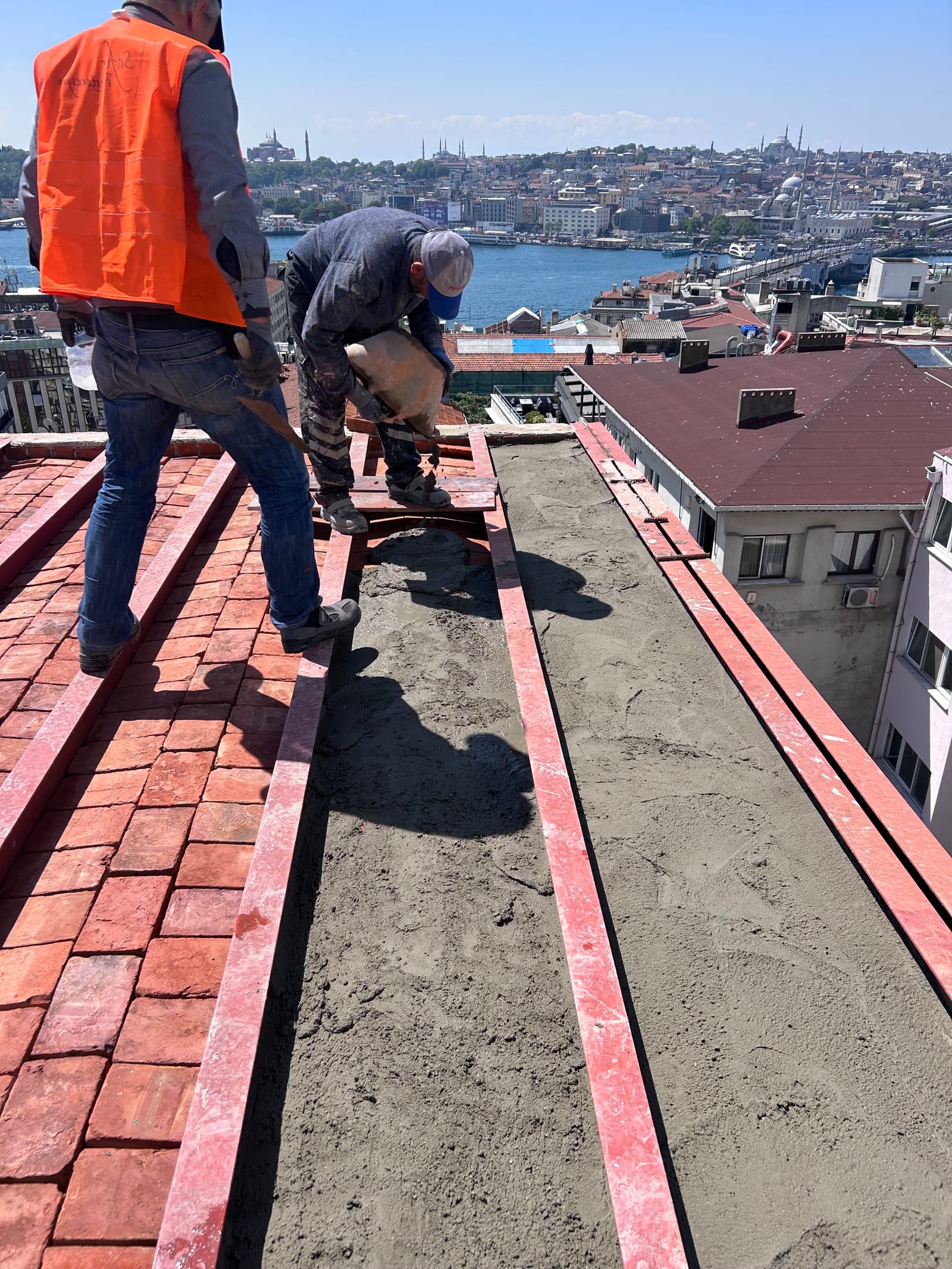

Çatı üstünde iki usta, kiremit altı hazırlığını yapıyor — ÖrtüÖrtü öncesi hazırlık

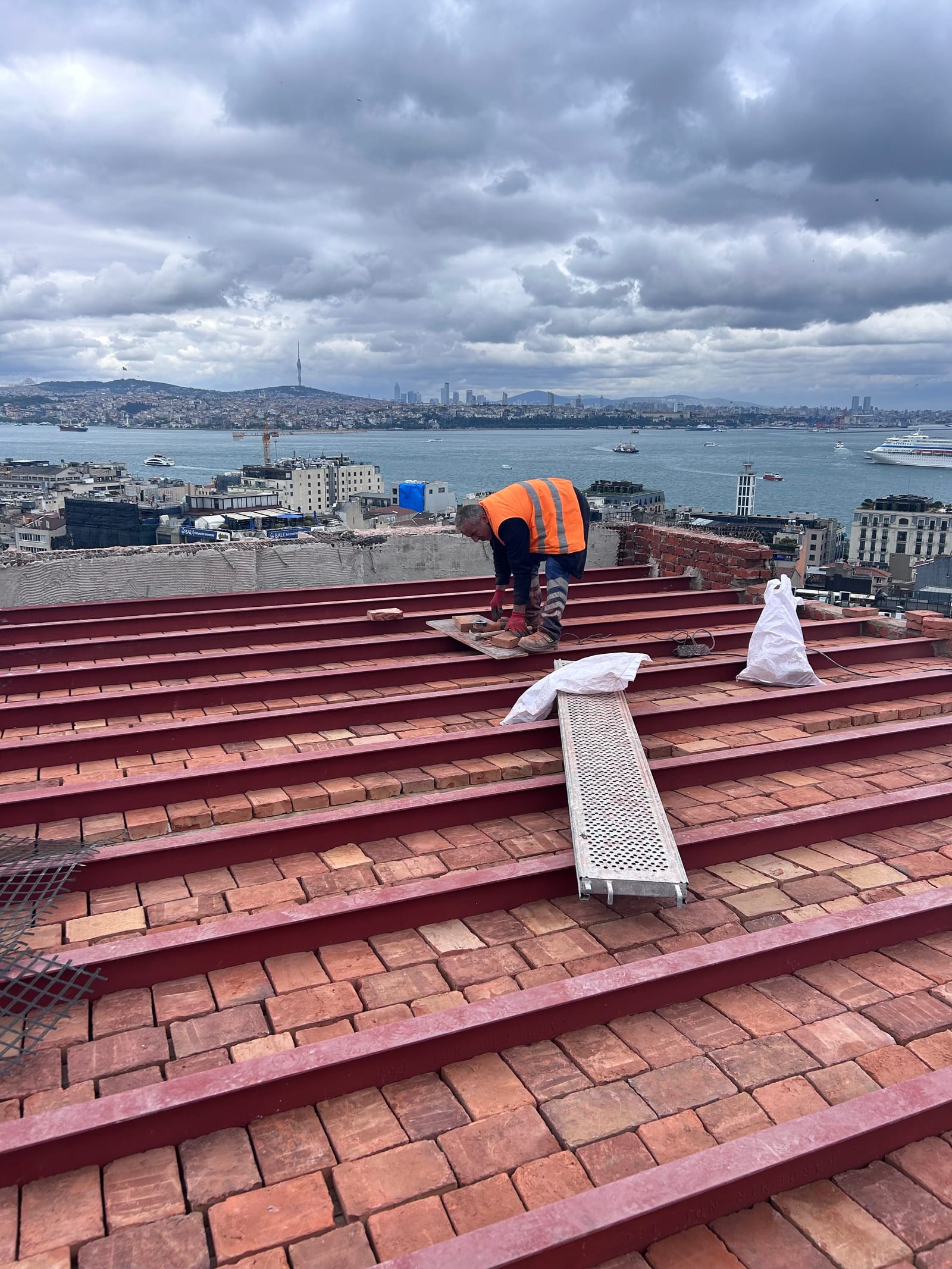

Usta, çatı eğimi boyunca kiremitleri sıraya diziyor — ÖrtüKiremidin dizilmesi

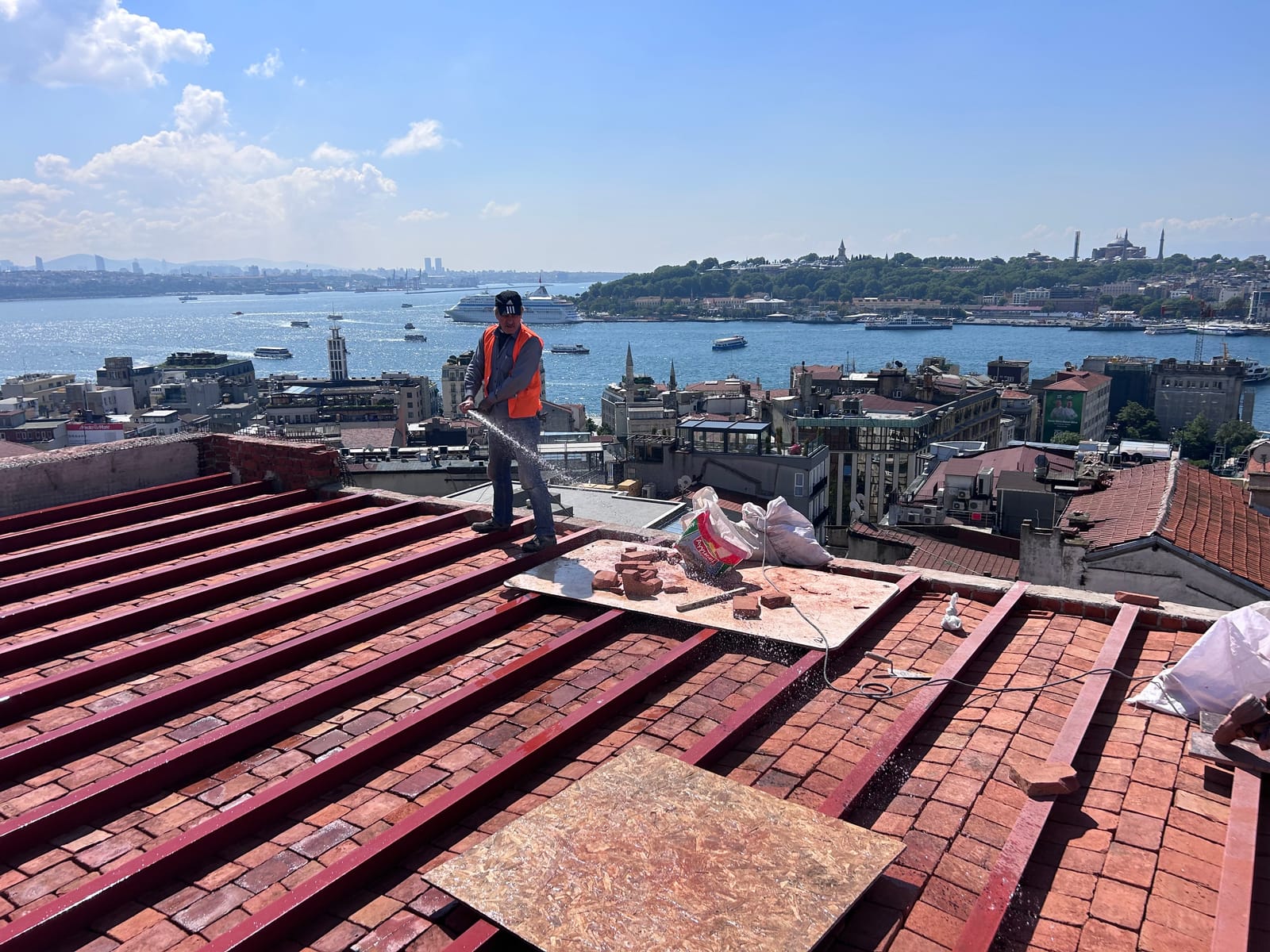

Kiremit sıraları mahyaya doğru yükselirken çekilmiş kare — ÖrtüSıraların yükselmesi

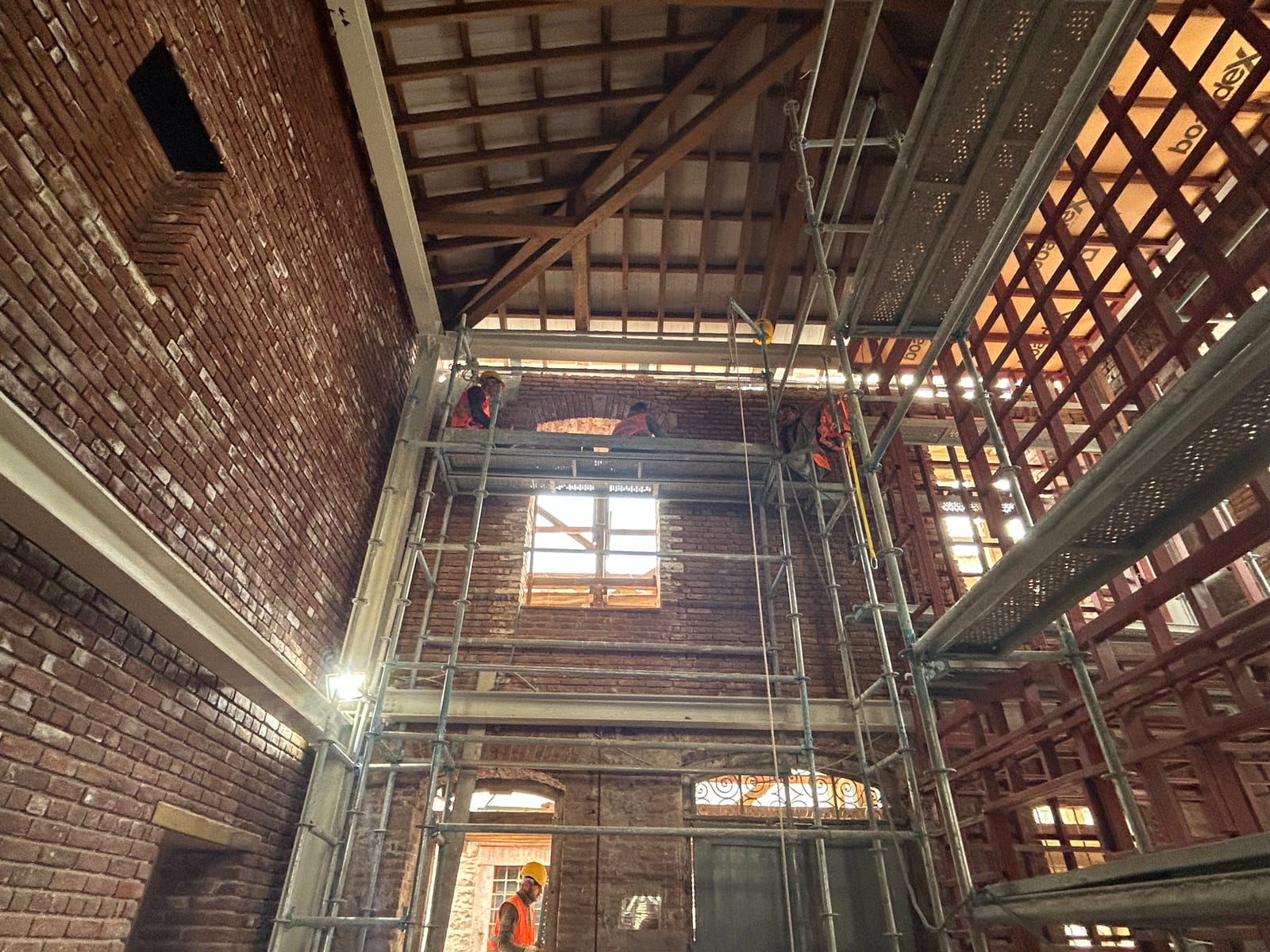

Tamamlanan ahşap çatının iç mekândan görünüşü — Tamamlandıİç mekândan çatı taşıyıcısı

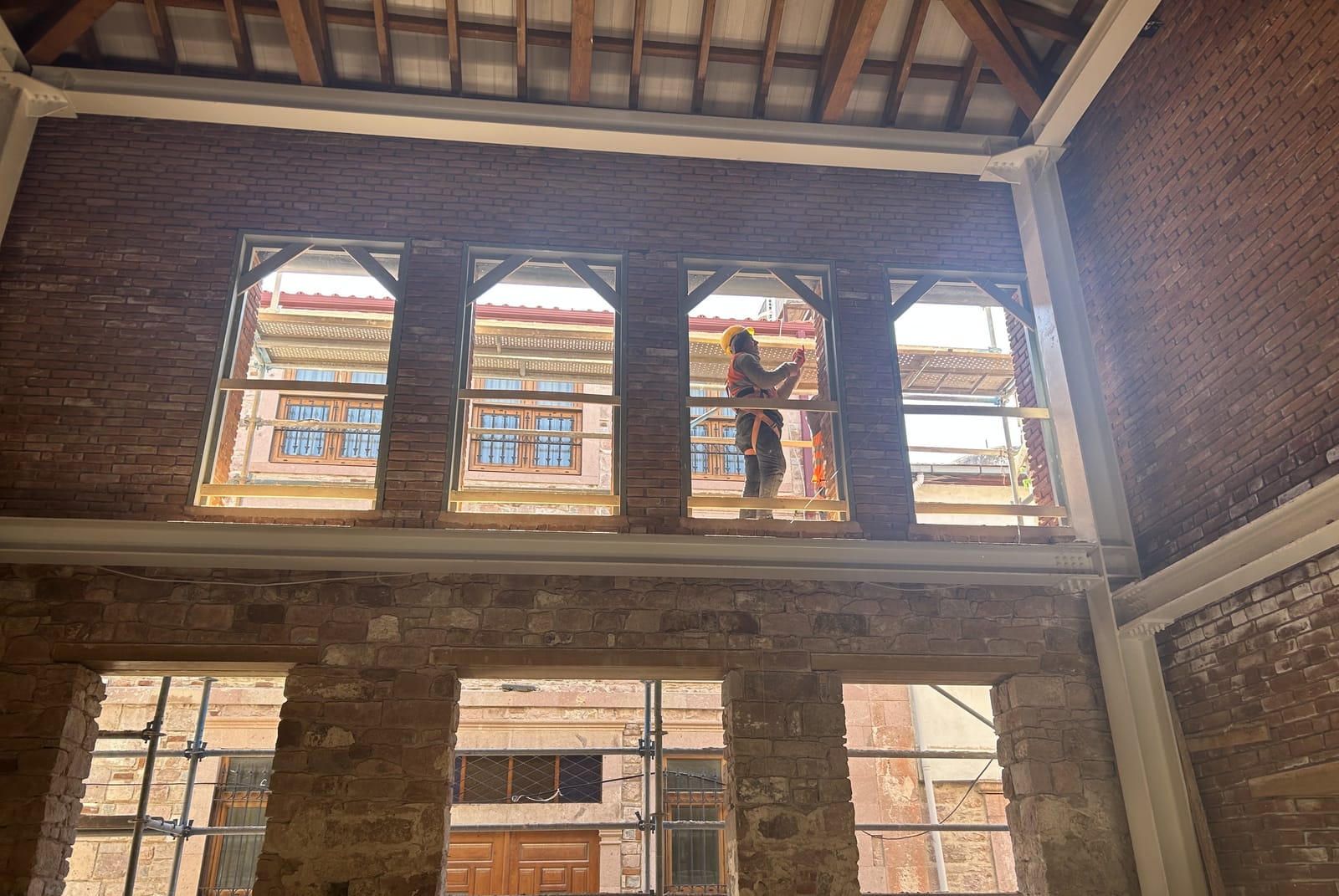

Ahşap saçak ile çatı taşıyıcısının birleştiği yer — TamamlandıSaçak ve taşıyıcı birleşimi

İç mekânda tamamlanmış ahşap tavanın alttan görünüşü — TamamlandıAlttan bitmiş ahşap tavan

Seyahatname

Aynı usul, başka diyarlarda

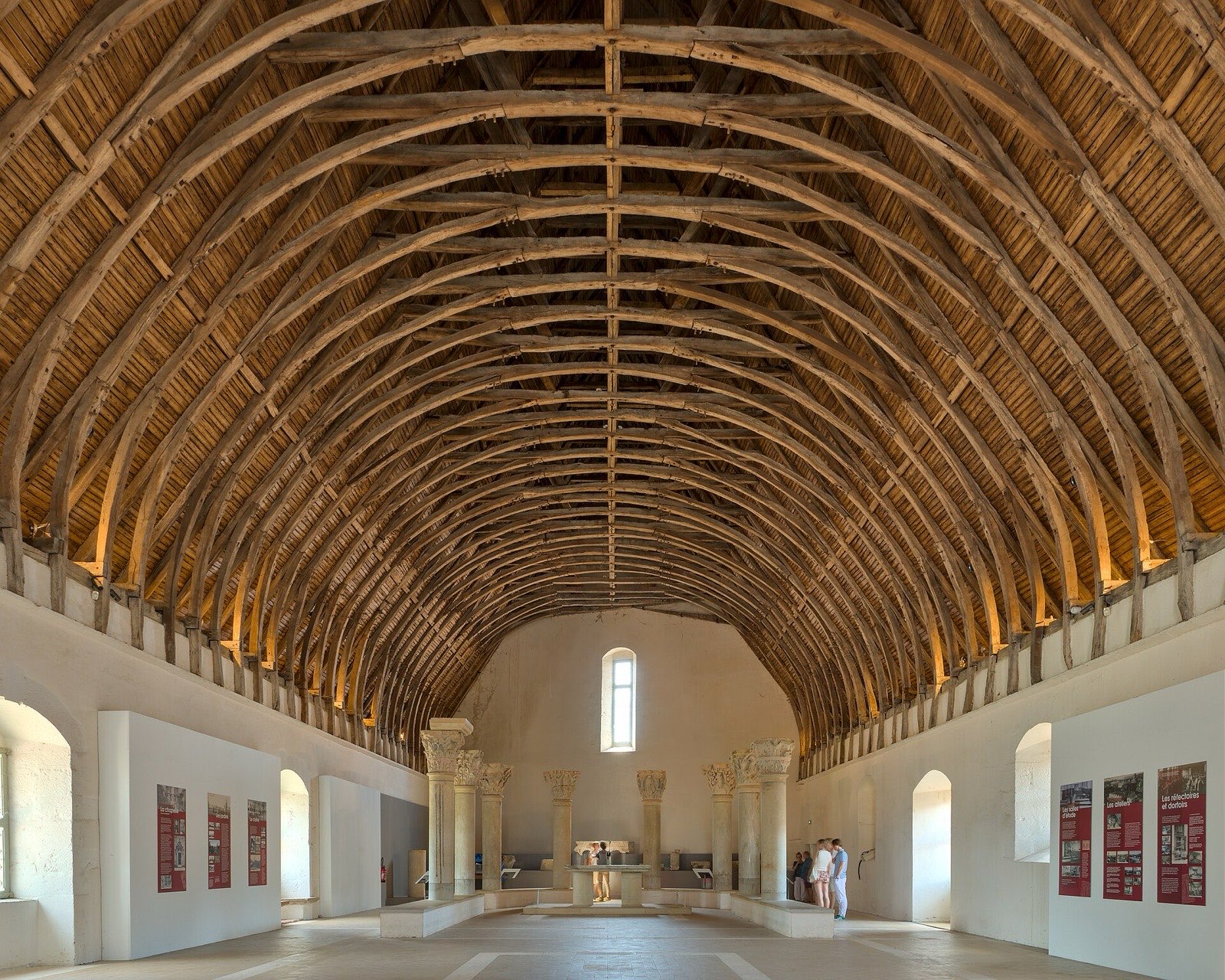

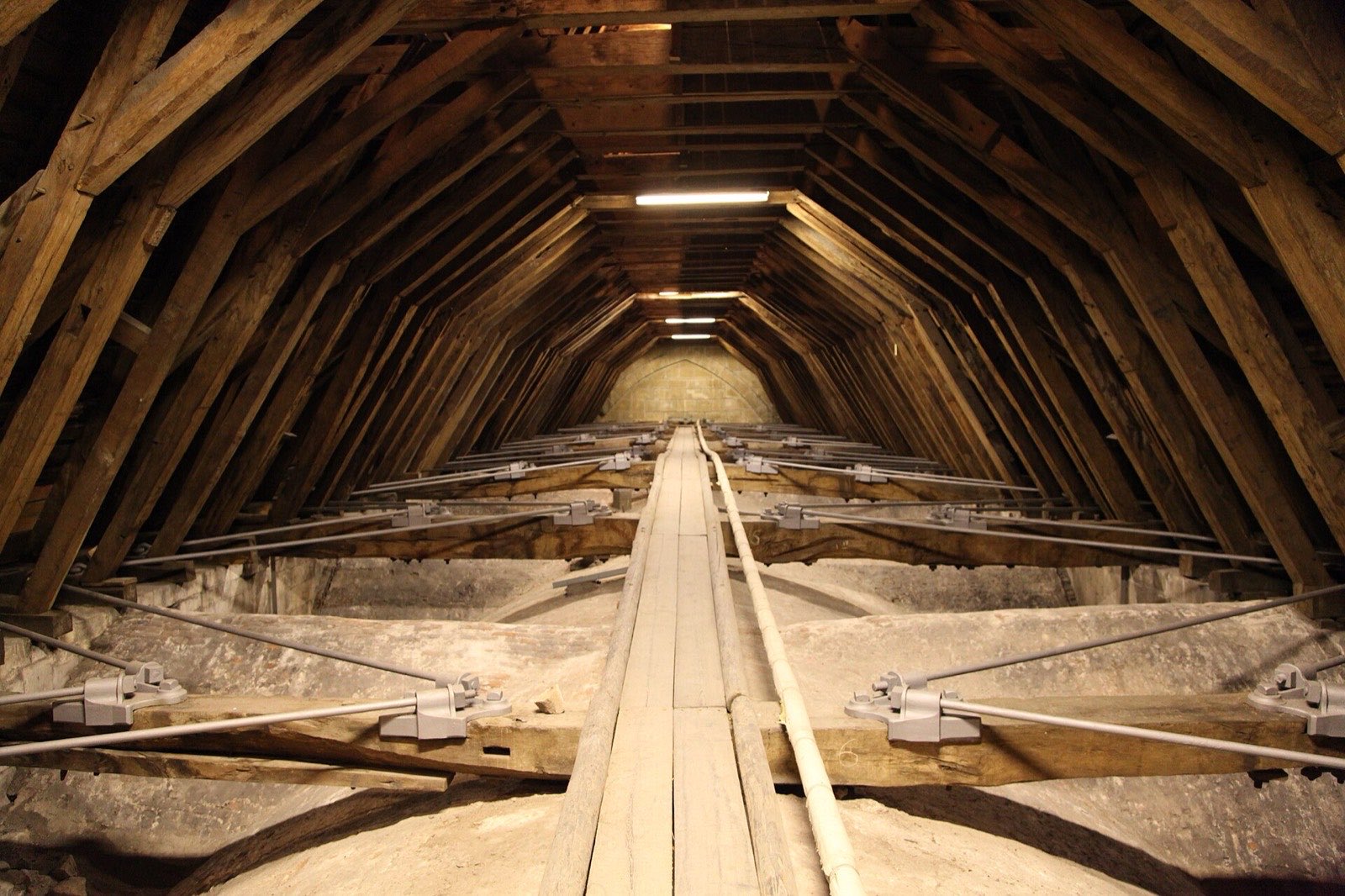

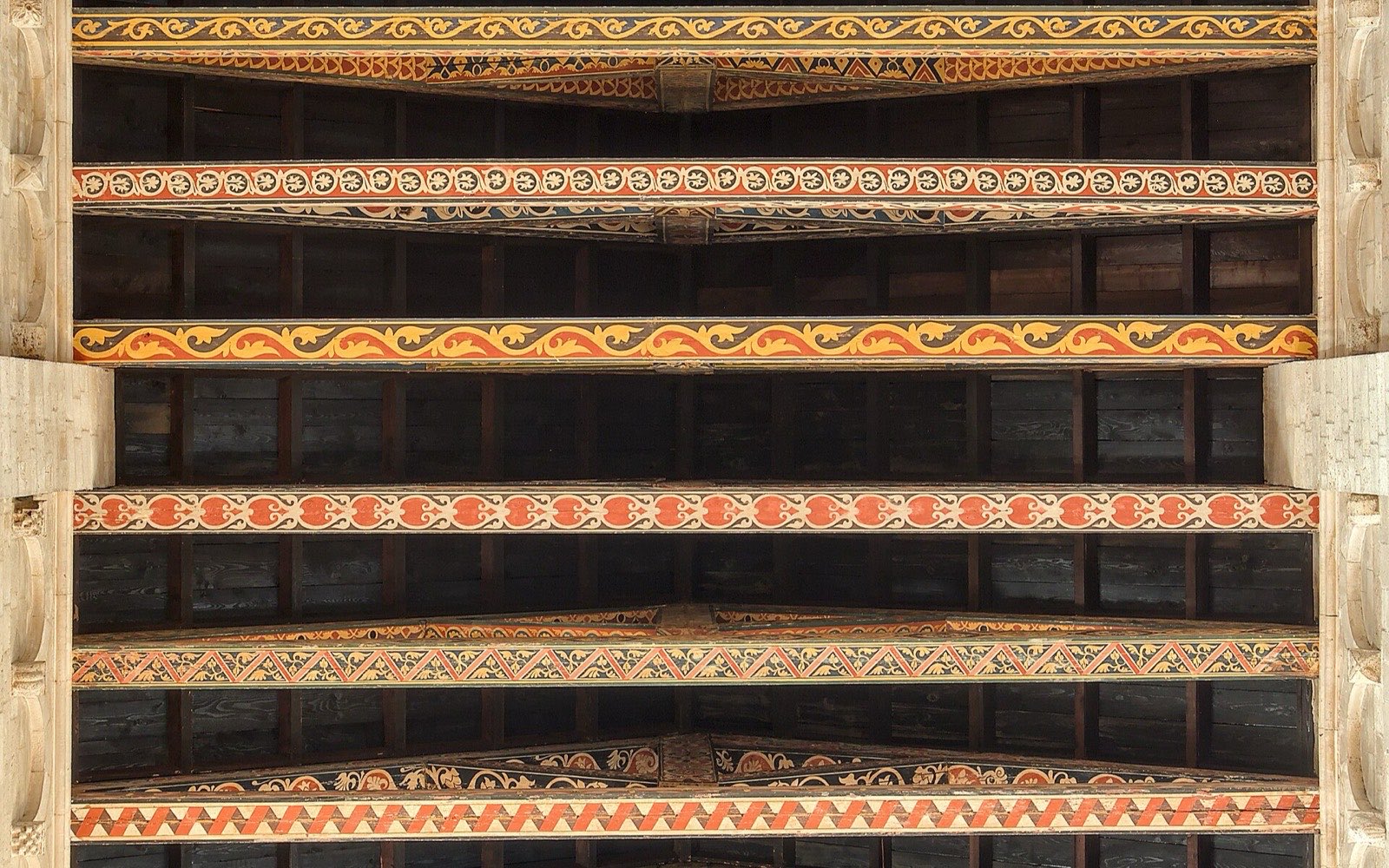

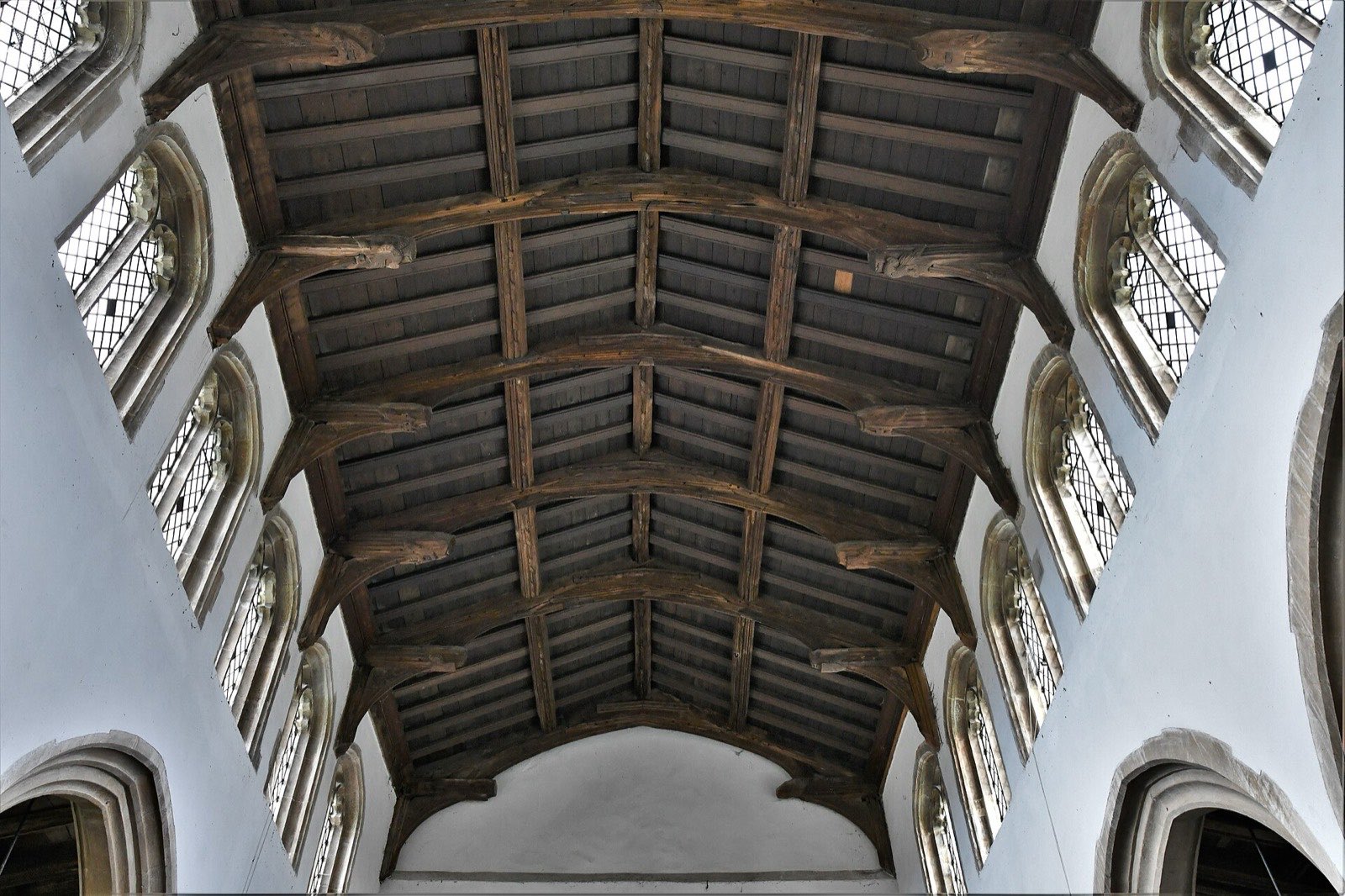

Aşağıdaki kareler Safir Restorasyon'a ait değil. Bir çatıyı ayakta tutan şey kirişin kalınlığı değil, parçaların birbirine geçme biçimidir. Aynı mesele başka diyarlarda başka adlarla çözülmüş. Kareler onlardan. Kareler kamuya açık arşivlerden; her birinin künyesi altında duruyor.
